Le performance dell’impianto oleodinamico dipendono dalla qualità del fluido idraulico.
Per questo motivo il componente più importante di un serbatoio idraulico è il filtro in quanto garantisce che il fluido del serbatoio resti pulito e privo di contaminante.
Tra le varie soluzioni di filtrazione che permettono il raggiungimento di questo specifico obiettivo, quella più utilizzata è il filtro su serbatoio, anche detto tank-top, che svolge un’importante funzione in quanto pulisce il fluido prima che ritorni nel serbatoio oleodinamico.
Struttura e funzionamento dei filtri su serbatoio
Il filtro tank-top si trova sulla linea di ritorno con collegamento diretto al serbatoio di un sistema idraulico o di lubrificazione.
Il filtro, in alternativa, può anche essere installato in linea su un tubo dell’impianto oleodinamico.

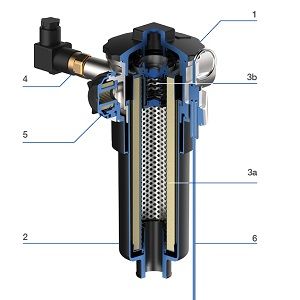

Il filtro su serbatoio è costituito fondamentalmente da testa del filtro e coperchio (1), contenitore (2), elemento filtrante (3a) e una valvola di bypass di serie (3b). Il filtro può essere dotato anche di indicatore di intasamento (4), sia elettrico sia visivo, e di eventuali accessori aggiuntivi, quali tappo di riempimento, sfiato aria (5), astina di livello (6), ecc.
Durante il funzionamento, il fluido idraulico entra nel filtro dalla connessione d’ingresso, poi scorre attraverso l’elemento filtrante (3) dall’esterno verso l’interno e viene pulito in base al grado di filtrazione del media filtrante prescelto. Le particelle di contaminante si depositano nell’elemento filtrante. Attraverso l’uscita, il fluido idraulico filtrato entra nel serbatoio. Quando l’elemento è completamente contaminato, l’indicatore di intasamento (4) segnala la necessità di sostituire la cartuccia.
Dimensionamento del filtro su serbatoio
I filtri sulla linea di ritorno possono essere sensibili ai picchi di flusso, generalmente causati dallo spostamento simultaneo di più valvole o dall’intensificazione del flusso dai cilindri.
Per questo motivo è importante dimensionare i filtri su serbatoio per la massima portata dell’impianto idraulico (max l/min).
Per dimensionare correttamente il filtro per uno specifico impianto idraulico è possibile utilizzare una delle applicazioni di configurazione disponibili sui siti dei principali produttori di filtri su ritorno, quale ad esempio il CAF Configuratore Assistito del Filtro di UFI Filters Hydraulics.
Principali vantaggi dei filtri tank-top
La filtrazione su serbatoio rappresenta una soluzione salvaspazio per l’equipaggiamento OEM del settore mobile, per il quale è sempre più richiesta la riduzione dei volumi dei componenti idraulici, in particolare nelle macchine movimento terra e nel settore agricolo (trattori, aratri, irroratrici, mietitrebbie, essiccatori, ecc.), che utilizzano il filtro su ritorno per un funzionamento fluido.
I filtri montati sul serbatoio sono una delle soluzioni più flessibili e resistenti nel mondo idraulico, poiché offrono un’ampia gamma di opzioni di configurazione e di funzionalità aggiuntive.
Inoltre, i contenitori dei filtri sulla linea di ritorno sono progettati per lavorare in bassa pressione, riducendo quindi il costo rispetto ai loro omologhi per alta pressione; anche per questo motivo possono essere considerati estremamente versatili.
Manutenzione e ricambi dei filtri su serbatoio
Sebbene i filtri sulla linea di ritorno siano ampiamente utilizzati, esistono pochi standard a regolamentare le diverse serie tra un produttore e l’altro. Ciò significa che gli elementi filtranti di ricambio non originali potrebbero non essere completamente intercambiabili. Si consiglia pertanto vivamente di selezionare un fornitore affidabile ed esperto.
UFI Filters Hydraulics ha una vasta esperienza nella progettazione di prodotti di filtrazione in grado di adattarsi a qualsiasi applicazione e configurazione del serbatoio.
Oltre all’ampia gamma di filtri su ritorno disponibili a catalogo, in grado di soddisfare la maggior parte delle configurazioni di connessioni e indicatori comunemente utilizzate nel mondo idraulico, UFI Filters Hydraulics può infatti sviluppare e produrre opzioni personalizzate sulla base delle esigenze e del layout specifici del cliente.
Contatta il nostro team commerciale per ulteriori dettagli sui filtri tank-top e per qualsiasi ulteriore richiesta personalizzata.
