Movimentazione del materiale

Esistono diversi modi per movimentare un carico, ma l'obiettivo comune per la maggior parte delle operazioni è di stabilizzare e proteggere i prodotti mentre sono in movimento.

Le attrezzature per la movimentazione aerea come gru, elevatori, ribaltatori, etc. possono aumentare la produttività, migliorare la sicurezza e l'ergonomia nonché massimizzare lo spazio.

Allo stesso modo, le soluzioni offerte dai filtri UFI aiutano a raggiungere gli stessi obiettivi riducendo lo spazio a bordo, migliorando la sicurezza e la durata del sistema idraulico, aumentando di conseguenza la produttività e riducendo i costi.
UFI può contare su numerosi riferimenti, che come leader di mercato hanno scelto i filtri UFI per proteggere i loro sistemi idraulici

FORTIMAX

Elementi filtranti spin-on ad alta pressione

Materiali

Spin-on: Acciaio
Valvola di bypass: Poliammide
Guarnizioni: NBR Nitrile
(FKM Fluoroelastomero su richiesta )

Pressione

Massima di esercizio: 3,5 MPa (35 bar)
Collasso, differenziale per l'elemento filtrante (ISO 2941): 1 MPa (10 bar)

Valvola di Bypass

Taratura:
250 kPa (2,5 bar)
350 kPa (3,5 bar)

Temperatura di esercizio

Da -25° a +110° C

Portata

Qmax 250 l/min

Download

DPX

DPX Elementi filtranti DIN 24550
per applicazioni in pressione

MATERIALI

Cerchietto: Acciaio Fondello: Acciaio Guarnizioni: NBR Nitrile (FKM Fluoroelastomero su richiesta)

PRESSIONE

Collasso, differenziale per l'elemento filtrante: serie standard 2,1 MPa (21 bar) serie H+ per applicazioni ad alta pressione 21 MPa (210 bar)

TEMPERATURA LAVORO

Da -25° a +110° C con guarnizioni in Nitrile NBR (Da -20° a + 140° C con guarnizioni in Fluoroelastomero FKM)

Download

DRX

Elementi filtranti DIN 24550 per applicazioni sulla linea di ritorno

MATERIALI

Cerchietti: Acciaio zincato
Guarnizioni: NBR Nitrile (FKM Fluoroelastomero su richiesta)

PRESSIONE

Collasso, differenziale per l'elemento filtrante:
serie standard 1 MPa (10 bar)

TEMPERATURA LAVORO

Da -25° a +110° C con guarnizioni in Nitrile NBR
(Da -20° a +140° C con guarnizioni in Fluoroelastomero FKM)

Download

FLA

Inline high pressure last chance filter

Materiali

Housing: Aluminum
Seals: NBR Nitrile

Pressure

Max. working: 21 MPa (210 bar) Collapse, differential for the filter element: 8 MPa (80 bar)

Flow rate

Qmax 35 l/min

Working temperature

From -25° to +110° C

Compability (ISO 2943)

Full with fluids: HH-HL-HM-HV-HTG (according to ISO 6743/4) For fluids different than the above mentioned, please contact our Customer Service

Download

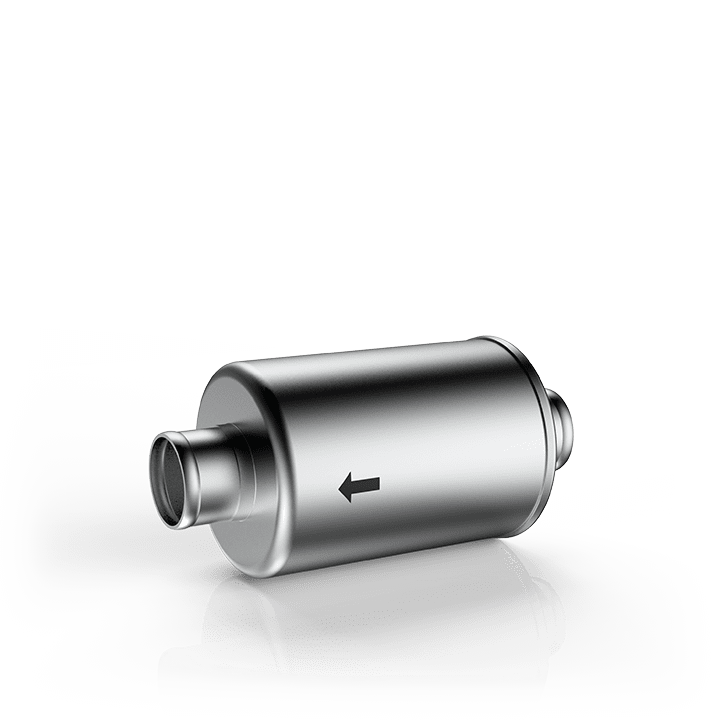

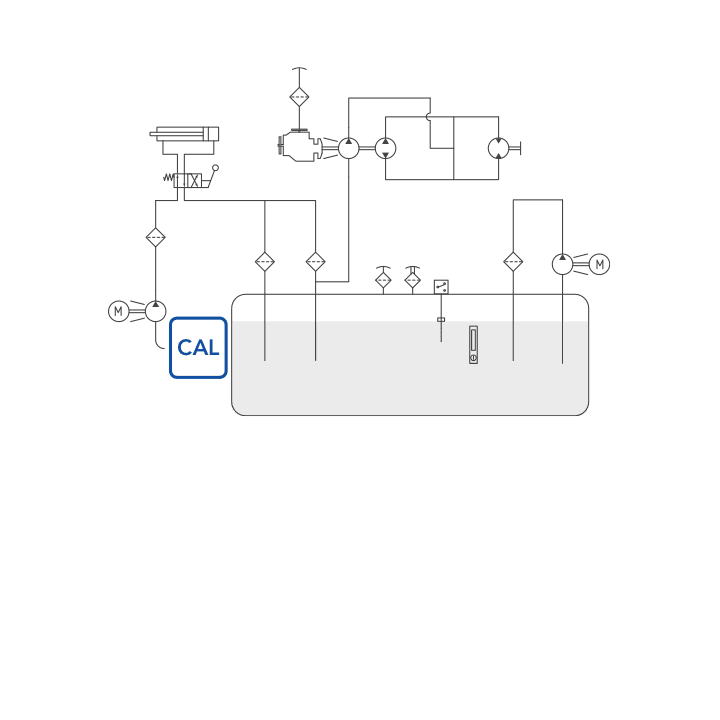

CAL

Elemento in aspirazione in linea

Materiali

Acciaio Zincato

Temperatura di esercizio

From -25° to +110° C

Portata

Fino a 100 l/min

Download

ESA – ESB

Elemento in aspirazione immerso

Materiali

Connessione: Poliammide
(Alluminio per ESA & ESB 51 - 52)

Fondello: Poliammide
(Acciaio zincato per ESA & ESB 51 - 52)

Valvola di bypass: (ESA) Poliammide

Colonna magnetica: (ESB) Materiale magnetico sinterizzato

Pressione

Differenziale di collasso: 100 kPa (1 bar)

Valvola di bypass

Pressione differenziale di apertura: 30 kPa (0,3 bar) ± 10%

Temperatura di esercizio

From -25° to +110° C

Portata

Fino a 600 l/min

Download

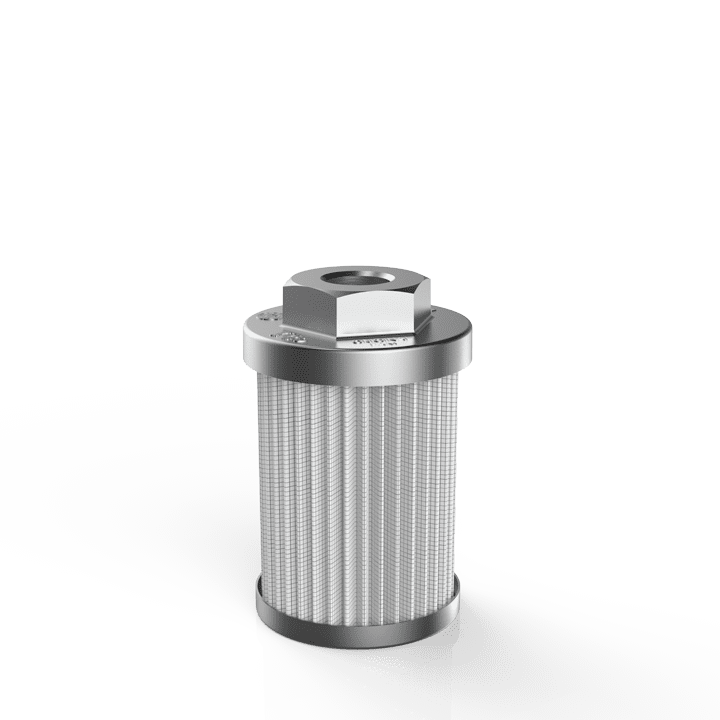

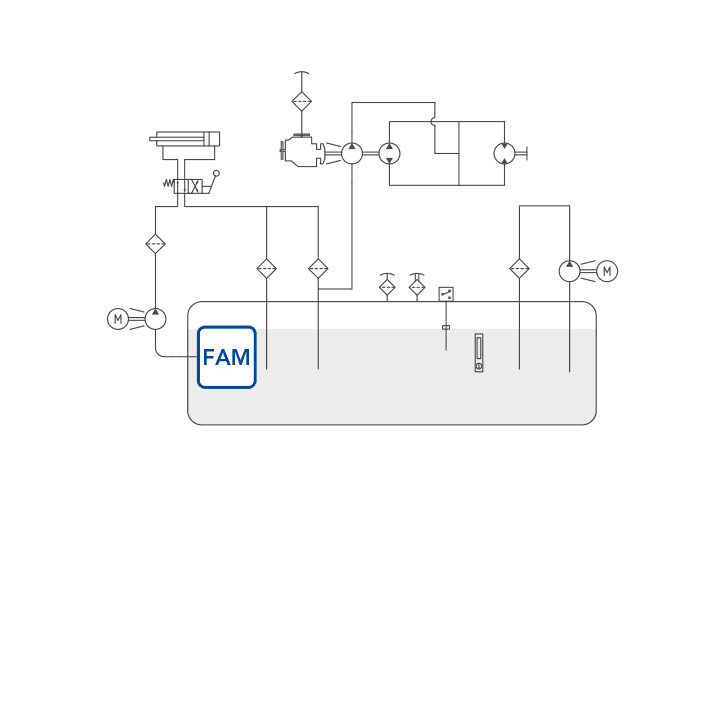

FAM

Elemento in aspirazione immerso

Materiali

Connessione: alluminio

Protezione interna: acciaio zincato

Fondello: acciaio zincato

Connessioni: 3/8” ÷ 4”

Pressione

Differenziale di collasso: 100 kPa (1 bar)

Temperatura di esercizio

Da -25° a +110° C

Portata

Fino a 600 l/min

Download

FMA

Filtro multifunzione

Materiali

Testa: Lega di alluminio

Contenitore: Acciaio stampato a freddo

Tenute: NBR Nitrile (FKM Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Max in esercizio: 0,7 MPa (7 bar)

Differenziale di collasso dell’elemento filtrante: 300 kPa (3 bar)

Temperatura di esercizio

Da -25° a +110° C

Portata

Fino a 600 l/min

Download

FSC

Filtro in aspirazione sotto battente

Materiali

Contenitore: Lega di alluminio

FSC31 & FSC41
Testata e coperchio: Lega di alluminio
Contenitore: Poliammide

FSC71 & FSC81
Corpo e coperchio: Alluminio

FSC51 & FSC61
Corpo: Acciaio | Coperchio: Alluminio

Valvola di esclusione: Poliammide

Tenute: NBR Nitrile
(FKM Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Differenziale di collasso dell’elemento filtrante: 100 kPa (1 bar)

Temperatura di esercizio

Da -25° to +110° C

Portata

Fino a 500 l/min

Download

FSD

Materiali

Corpo e coperchio: Lega di alluminio anodizzata

Solo per 61&62
Coperchio: Lega di alluminio anodizzata | Corpo: Acciaio

Valvola di bypass: Poliammide

Tenute: NBR Nitrile
(FKM Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Differenziale di collasso dell’elemento filtrante: 100 MPa (10 bar).

Temperatura di esercizio

Da -25° to +110° C

Portata

Filtro in aspirazione

Download

FSE

Filtro in aspirazione

Materiali

Testa: Lega di alluminio

Cartuccia avvitabile: Acciaio

Valvola di bypass: Poliammide

Tenute: NBR Nitrile (FKM Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Max in esercizio: 1,2 MPa (12 bar)

Differenziale di collasso dell’elemento filtrante: 400 kPa (40 bar)

Valvola di bypass

Pressione differenziale di apertura: 30 kPa (0,30 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Portata

Qmax 75 l/min

Download

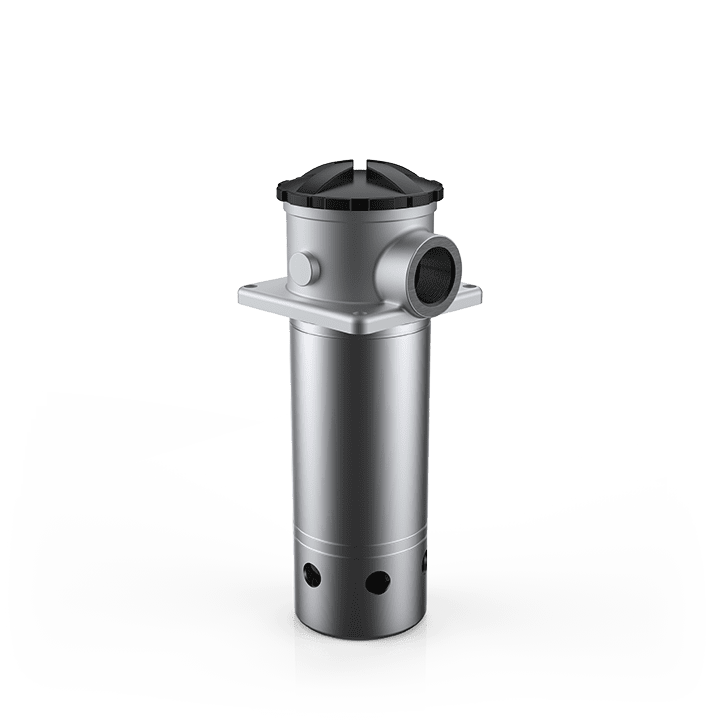

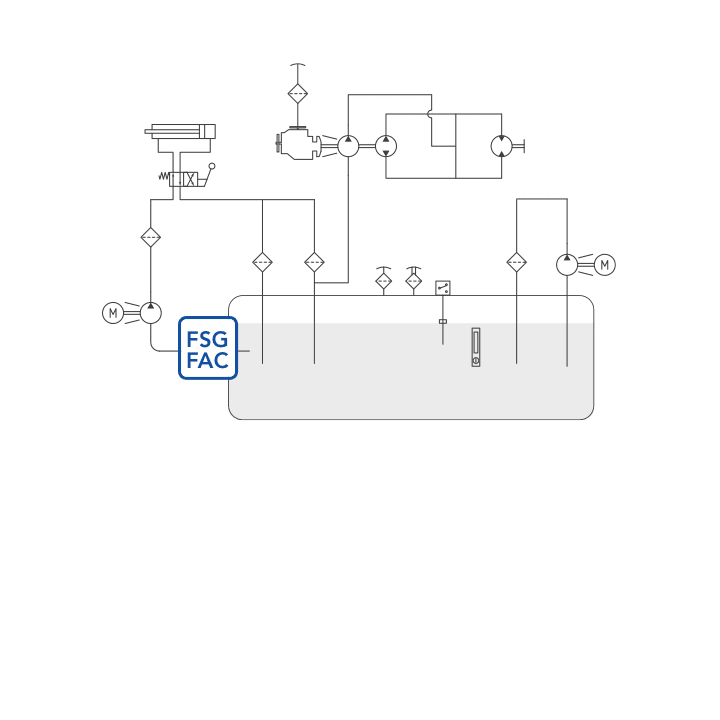

FSG

Filtro in aspirazione a montaggio laterale

Materiali

Coperchio: Poliammide

Corpo: Lega di alluminio

Tenute: NBR Nitrile

Pressione

Differenziale di collasso dell’elemento filtrante: 1 MPa (10 bar)

Temperatura di esercizio

Da -25° to +110° C

Portata

Filtro in aspirazione a montaggio laterale

Download

FPA

Filtro in linea a media pressione

Materiali

Corpo: Lega di alluminio anodizzata

Valvola di bypass: Ottone

Tenute: NBR Nitrile (FKM Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Max in esercizio: 11 MPa (110 bar)

Differenziale di collasso dell’elemento filtrante (ISO 2941): 8 MPa (80 bar)

Valvola di bypass

Pressione differenziale di apertura: 600 kPa (6 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Portata

Qmax 60 l/min

Download

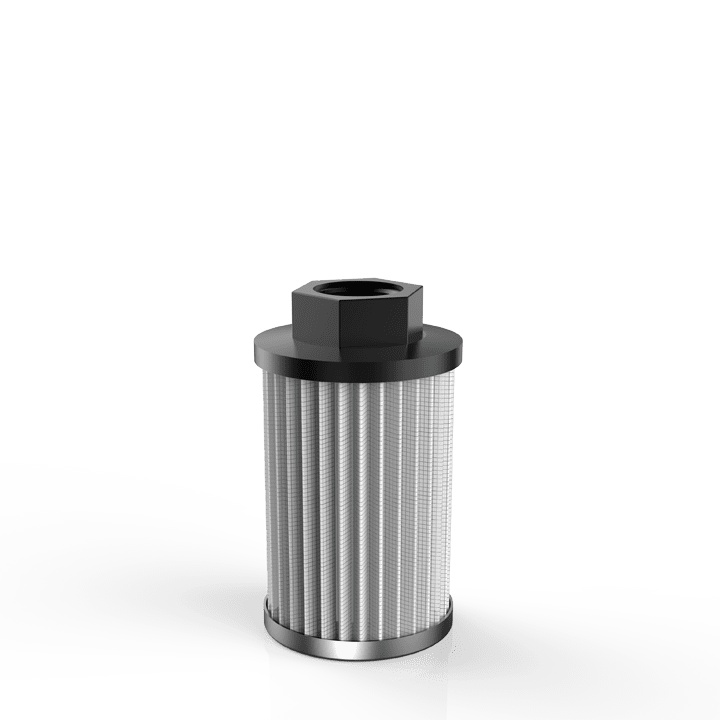

MSZ

Materiali

Connessione: Poliammide

Protezione interna: acciaio zincato

Fondello: acciaio zincato

Connessioni: 1/2” ÷ 3”

Portata: 15 ÷ 550 l/min

PRESSIONE (ISO 10771)

Differenziale di collasso: 100 kPa (1 bar)

TEMPERATURA DI ESERCIZIO

Da -25° a +90° C

Download

FPB

Filtro in linea ad alta pressione

Materiali

Testata: Ghisa sferoidale

Contenitore: Acciaio

Valvola di bypass: Acciaio

Tenute: NBR Nitrile (FKM - Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Max. in esercizio: 42 MPa (420 bar)

Differenziale di collasso dell’elemento ﬁltrante:
serie standard 2 MPa (20 bar)
serie H+ 21. MPa (210 bar)

Valvola di bypass

Pressione differenziale di apertura: 600 kPa (6 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Portata

Qmax 450 l/min

Download

FPC

Filtro in linea ad alta pressione

Materiali

Testata: Ghisa sferoidale

Contenitore: Acciaio

Valvola di bypass: Acciaio

Tenute: NBR Nitrile (FKM - Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Max. in esercizio: 38,5 MPa (385 bar)

Differenziale di collasso dell’elemento ﬁltrante:
serie standard 2 MPa (20 bar)

Valvola di bypass

Pressione differenziale di apertura: 600 kPa (6 bar) ± 10%

Temperatura di esercizio

Da -25° to +125° C

Portata

Qmax 150 l/min

Download

FPE

Filtro spin-on per montaggio in linea

Materiali

Testa: Lega di alluminio

Cartuccia avvitabile: Acciaio

Tenute: NBR Nitrile
(FKM - Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Max. in esercizio: 1,2 MPa (12 bar)

Differenziale di collasso dell’elemento ﬁltrante (ISO 2941): 400 kPa (4 bar)

Valvola di bypass

Pressione differenziale di apertura: 170 kPa (1,7 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Portata

Qmax 300 l/min

Download

FPG

Filtro a media pressione

Materiali

Testa: Lega di alluminio

Contenitore: Acciaio

Valvola di bypass: Acciaio

Tenute: NBR Nitrile (FKM - Fluoroelastomero a richiesta)

Pressione

Max. in esercizio: 5 MPa (50 bar)

Differenziale di collasso dell’elemento ﬁltrante (ISO 2941): 1 MPa (10 bar)

Valvola di bypass

Pressione differenziale di apertura: 350 kPa (3,5 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Portata

Qmax 400 l/min

Download

FPH

Filtro in linea a 3 vie

Materiali

Testa: Lega di alluminio

Contenitore: Acciaio

Valvola di bypass: Poliammide

Tenute: NBR Nitrile

Corpo indicatore: Ottone

Pressione

Max. in esercizio:2 MPa (20 bar)

Differenziale di collasso dell’elemento filtrante (ISO 2941): 300 kPa (3 bar)

Valvola di bypass

Pressione differenziale di apertura: 170 kPa (1,7 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Portata

Qmax 400 l/min

Download

FPL

Filtro in pressione con montaggio laterale manifold

Materiali

Testata: Ghisa sferoidale

Contenitore: Acciaio

Valvola di bypass: Acciaio

Tenute: NBR Nitrile (FKM - Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Max. in esercizio: 31,5 MPa (315 bar)

Differenziale di collasso dell’elemento ﬁltrante:

serie standard 2 MPa (20 bar)

serie H+ 21. MPa (210 bar)

Valvola di bypass

Pressione differenziale di apertura: 600 kPa (6 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Portata

Qmax 400 l/min

Download

FPM

Filtro in linea a media pressione

Materiali

Corpo: Lega di alluminio anodizzata

Valvola di bypass: Acciaio

Tenute: NBR Nitrile (FKM - Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Max. in esercizio: 21 MPa (210 bar)

Differenziale di collasso dell’elemento ﬁltrante (ISO 2941): 2,1 MPa (21 bar)

Valvola di bypass

Pressione differenziale di apertura: 600 kPa (6 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Portata

Qmax 120 l/min

Download

FPO

Filtro spin-on ad alta pressione con elemento FORTIMAX

Materiali

Testata: Lega di alluminio

Contenitore: Acciaio

Valvola di bypass: Poliammide

Tenute: NBR Nitrile

(FKM - Fluoroelastomero a richiesta))

Corpo indicatore: Ottone

Pressione (ISO 10771-1)

Max. in esercizio: 3,5 MPa (35 bar)

Differenziale di collasso dell’elemento ﬁltrante (ISO 2941): 1 MPa (10 bar)

VALVOLA DI BYPASS

Pressione differenziale di apertura:

170 kPa (1,7 bar) ± 10%

350 kPa (3,5 bar) ± 10%

TEMPERATURA DI ESERCIZIO

Da -25° a +110° C

Portata

Qmax 250 l/min

Download

FRA

Filtro su ritorno semimmerso

Materiali

Camera e coperchio: Lega di alluminio

Contenitore :
Poliammide per FRA21-31-32-33-41
Acciaio zincato per FRA11-42-51-52- 53-5D

Valvola di bypass: Poliammide

Tenute: NBR Nitrile (FKM - Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Max in esercizio: 300 kPa (3 bar)

Differenziale di collasso dell’elemento filtrante: (ISO 2941): 300 kPa (3 bar)

Valvola di bypass

Pressione differenziale di apertura: 170 kPa (1,7 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Portata

Qmax 700 l/minFiltro su ritorno semimmerso

Download

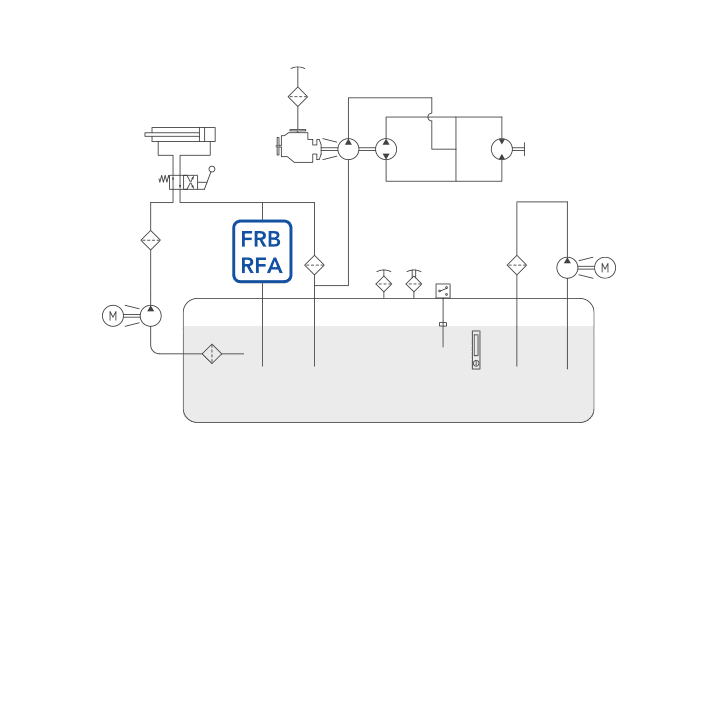

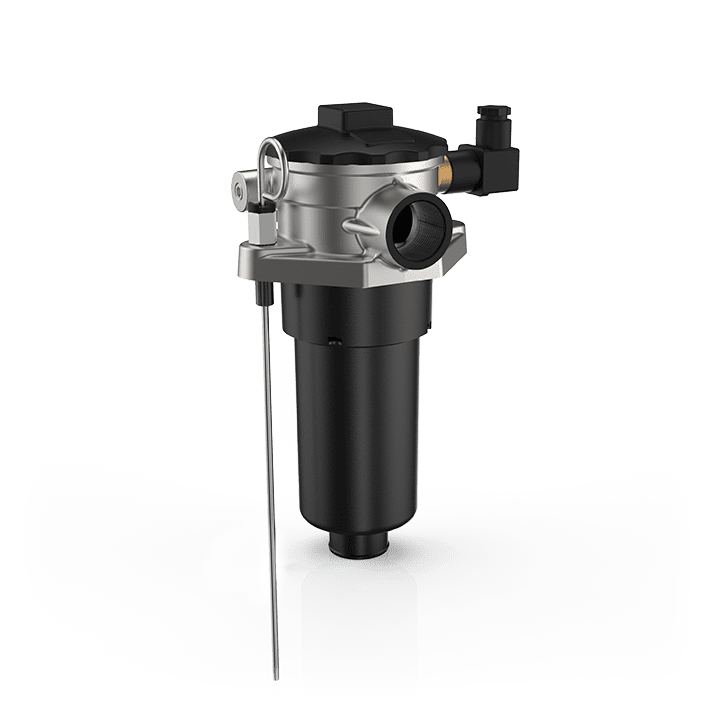

FRB

Filtro su ritorno semimmerso con sfiato integrato

Materiali

Testa: Lega di alluminio

Contenitore e coperchio: Poliammide

Valvola di bypass: Poliammide

Tenute: NBR Nitrile

Corpo indicatore: Ottone

Pressione

Max in esercizio: 700 kPa (7 bar)

Differenziale di collasso dell’elemento filtrante: (ISO 2941): 300 kPa (3 bar)

Valvola di bypass

Pressione differenziale di apertura: 170 kPa (1,7 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Flowrate

Qmax 140 l/min

Download

FRC

Materiali

Testa: Lega di alluminio

Cartuccia avvitabile: Acciaio

Valvola di bypass: Poliammide

Tenute: NBR Nitrile

Corpo indicatore: Ottone

Pressione

Max. in esercizio: 700 kPa (7 bar)

Differenziale di collasso dell’elemento ﬁltrante (ISO 2941): 300 kPa (3 bar)

Valvola di bypass

Pressione differenziale di apertura: 170 kPa (1,7 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Portata

Filtro spin-on su ritorno montato sul serbatoio

Download

FRD

Materiali

Corpo e coperchio: Lega di alluminio anodizzata

Solo per 61e 62: Contenitore: lega di alluminio anodizzata

Corpo: acciaio

Valvola di bypass: Acciaio

Tenute: NBR Nitrile (FKM - Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Max in esercizio: 2 MPa (20 bar)

Differenziale di collasso dell’elemento filtrante (ISO 2941): 1 MPa (10 bar)

Valvola di bypass

Pressione differenziale di apertura: 300 kPa (3 bar) ±10%

Temperatura di esercizio

Da -25° to +110° C

Download

FRF

Filtro su ritorno semimmerso con flusso interno-esterno

Materiali

Testata e coperchio: Lega di alluminio

Diffusore: Lamiera zincata

Supporto dell’elemento:
Poliammide (lega di alluminio per FRF3+ e FRF4+)

Colonna magnetica: Materiale magnetico sinterizzato

Tenute: NBR Nitrile (FKM - Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Max in esercizio: 1 MPa (10 bar)

Differenziale di collasso dell’elemento ﬁltrante (ISO 2941): 1 MPa (10 bar)

Valvola di bypass

Pressione differenziale di apertura: 170 kPa (1,7 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Portata

Qmax 2200 l/min

Download

FRG

Materiali

Diffusore: Lamiera zincata

Supporto dell’elemento: Poliammide (lega di alluminio per FRG3+ e FRG4+)

Colonna magnetica: Materiale magnetico sinterizzato

Tenute: NBR Nitrile (FKM - Fluoroelastomero a richiesta)

Pressione

Differenziale di collasso dell’elemento ﬁltrante (ISO 2941): 1 MPa (10 bar)

Valvola di bypass

Pressione differenziale di apertura: 170 kPa (1,7 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Portata

Filtro su ritorno semimmerso con flusso interno-esterno

Download

FRH

Qmax 200 l/min

Materiali

Testata e coperchio: Lega di alluminio

Contenitore: Poliammide

Valvola di bypass: Poliammide

Tenute: NBR Nitrile (FKM - Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Max in esercizio: 300 kPa (3 bar)

Differenziale di collasso dell’elemento filtrante (ISO 2941): 300 kPa (3 bar)

Valvola di bypass

Pressione differenziale di apertura: 170 kPa (1,7 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

Portata

Qmax 200 l/min

Download

FRI

Filtro su ritorno semimmerso a montaggio esterno o dall'alto del serbatoio

Materiali

Testa: lega di alluminio
Coperchio e vasca: Lega di alluminio
Valvola di bypass: Poliammide
Guarnizioni: NBR Nitrile
Alloggiamento dell'indicatore: Ottone

Pressione

Lavoro massimo: 1000 kPa (10 bar)
Collasso, differenziale per l'elemento filtrante (ISO 2941):
300 kPa (3 bar)

Valore di bypass

Impostazione: 170 kPa (1,7 bar) ± 10%

Portata

Qmax 250 l/min

Temperatura di lavoro

Da -25° a +90° C

Download

GRF

Ecofriendly in-out tank top return filter

Materiali

Head and cover: Aluminum alloy
Diffusor: Zinc plated steel
Element support: Aluminum alloy
Magnetic core: Syntherized magnetic
material Seals: NBR Nitrile (FKM Fluoroelastomer on request)
Indicator housing: Brass

Pressure

Max. working: 1 MPa (10 bar)
Collapse, differential for the filter element (ISO 2941): 1 MPa (10 bar)

BYPASS VALVE

Setting: 170 kPa (1,7 bar) ± 10%

Flow rate

Qmax 1200 l/min

Working temperature

From -25° to +110° C

Compability (ISO 2943)

Full with fluids: HH-HL-HM-HV-HTG
(according to ISO 6743/4)
For fluids different than the above mentioned, please contact
our Customer Service.

Download

FOF

Filtro di ricircolo con filtrazione interna-esterna

Materiali

Testata e coperchio: Lega di alluminio

Contenitore: Acciaio

Supporto dell’elemento:
Poliammide FOF24
Lega di alluminio FOF3+ e FOF4+

Tenute: NBR Nitrile (FKM - Fluoroelastomero a richiesta)

Corpo indicatore: Ottone

Pressione

Max in esercizio: 1 MPa (10 bar)

Differenziale di collasso dell’elemento ﬁltrante (ISO 2941): 1 MPa (10 bar)

Valvola di bypass

Pressione differenziale di apertura: 170 kPa (1,7 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

PORTATA

Qmax 1500 l/min

Download

GOF

Filtro di ricircolo con filtrazione interna-esterna

Materiali

Testata e coperchio: Lega di alluminio

Contenitore: Acciaio

Supporto dell’elemento: Lega di alluminio

Tenute: NBR Nitrile

Corpo indicatore: Ottone

Pressione

Max in esercizio: 1 MPa (10 bar)

Differenziale di collasso dell’elemento ﬁltrante (ISO 2941): 1 MPa (10 bar)

Valvola di bypass

Pressione differenziale di apertura: 170 kPa (1,7 bar) ± 10%

Temperatura di esercizio

Da -25° to +110° C

PORTATA

Qmax 1500 l/min

Download

HYDRO-DRY

Elementi per rimuovere l'acqua dall'olio

CARATTERISTICHE

Gli elementi filtranti hydro-dry rimuovono fino all’80% dell’acqua libera presente nell’olio.

Gli elementi hydro-dry utilizzano il setto filtrante FormulaUFI.H2O, che lavora per assorbimento ed assicura una elevata capacità di ritenzione dell’acqua.

Per ottenere la massima efficienza nella rimozione dell’acqua, gli elementi hydro-dry devono essere utilizzati con portata costante e a pressione bassa e costante, quindi l’utilizzo ideale è in filtri off-line o in unità di filtrazione.

Gli elementi hydro-dry rimuovono anche le particelle solide (ß21(c) > 1.000), ma raccomandiamo che la funzione principale di rimozione della contaminazione solida venga svolta da apposito filtro sul ritorno.

Gli elementi hydro-dry sono utilizzabili in diverse serie di filtri completi del catalogo.

Si consiglia anche l’adozione sul filtro di un indicatore di intasamento tarato a 130 kPa (1,3 bar) per provvedere ad una tempestiva sostituzione dell’elemento intasato.

Download

UOW022

Unità mobile di travaso e filtrazione

CARATTERISTICHE

Ingresso: tubo flessibile Steelflex 16HNA, lunghezza 2,5 m con estremità rigida DE16 lunga 0,4 m
Uscita: tubo flessibile Steelflexx 13HNA, lunghezza 2,5 m con estremità rigida DE12 lunga 0,4 m
Filtro a "Y" per la protezione della pompa
Pompa a ingranaggi 22 l/min, 2800 giri/min
Motore elettrico monofase 230V - 0,25 kW - 2 poli - B3/B5
Doppia maniglia per un trasporto facile e sicuro Peso totale 16,5 kg

COME FUNZIONA

L'unità di filtrazione mobile viene utilizzata per la pulizia del fluido fuori linea, per il trasferimento, il riempimento e il rabbocco del serbatoio dell'olio e per qualsiasi operazione di roll-off.
L'olio che ritorna al serbatoio dalla linea di ritorno viene filtrato dall'unità UOW, riducendo drasticamente il "tempo di pulizia".
Il filtro può essere dotato di un indicatore visivo di intasamento, anche di tipo differenziale.

FLOWRATE

Qmax 22 l/min

Download

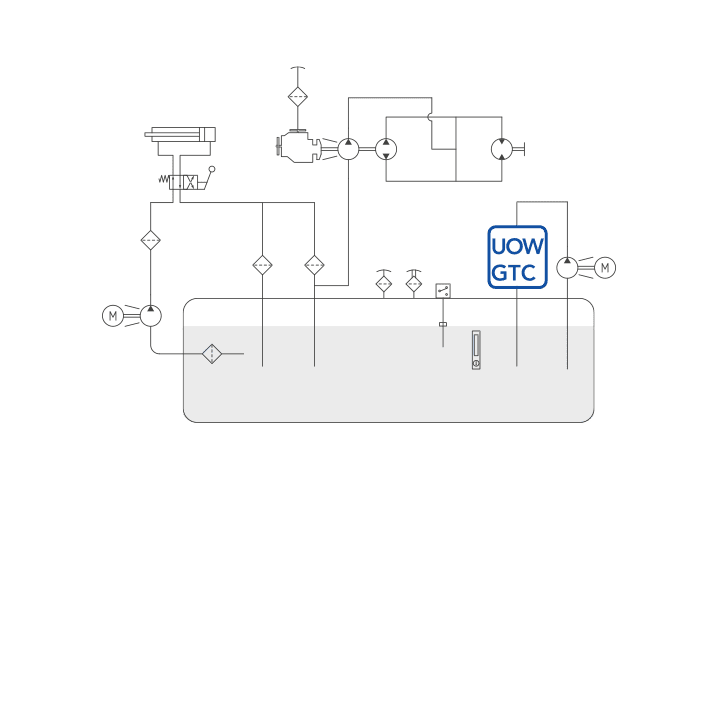

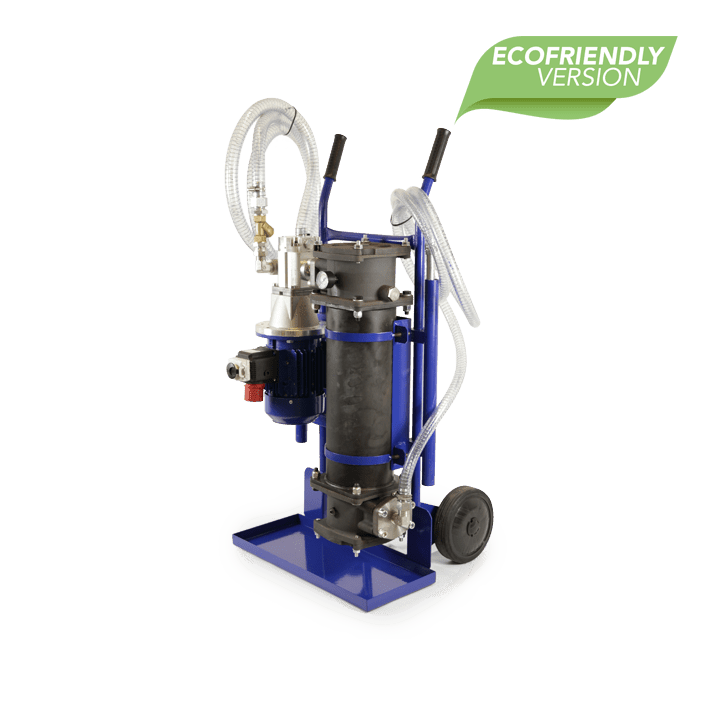

UOW040

Unità mobile di travaso e filtrazione

CARATTERISTICHE

Aspirazione e mandata: tubo flessibile lungo 2 m con terminale rigido lungo 0,5 m.

Filtro a “Y” a protezione della pompa.
Pompa ad ingranaggi 40 l/min con valvola di sicurezza incorporata da 1 MPa (10 bar).

Motore elettrico trifase 380V - 0,75 kW 1450 giri/min IP54

Doppia impugnatura per un trasporto corretto e sicuro

PESO
50 Kg

COME FUNZIONA

L'unità mobile di filtrazione UOW filtra il fluido idraulico a bassa pressione con l'ausilio di pompa, motore e filtro autonomi.
Il design costruttivo è compatto e di facile utilizzo, e garantisce elevate prestazioni di filtrazione e lunga durata dell'elemento filtrante.

FLOWRATE

Qmax 40 l/min

Download

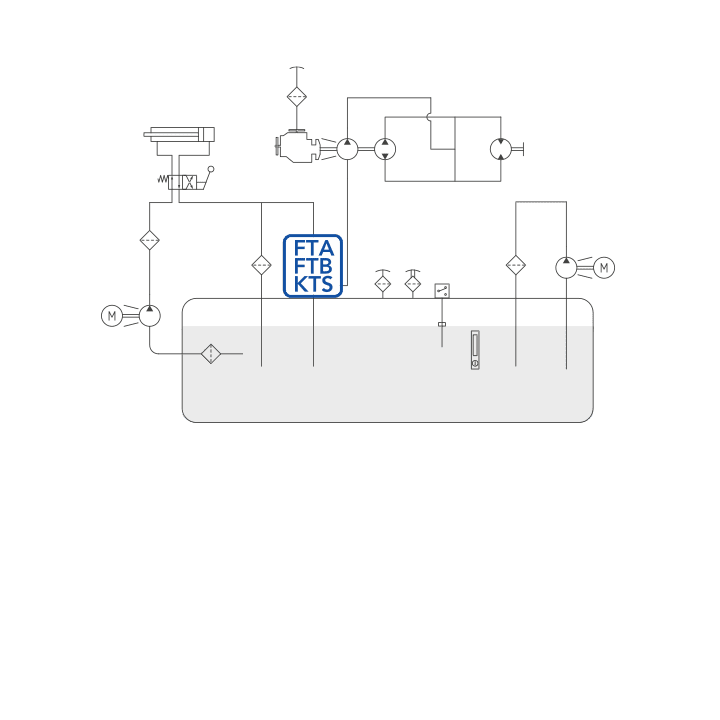

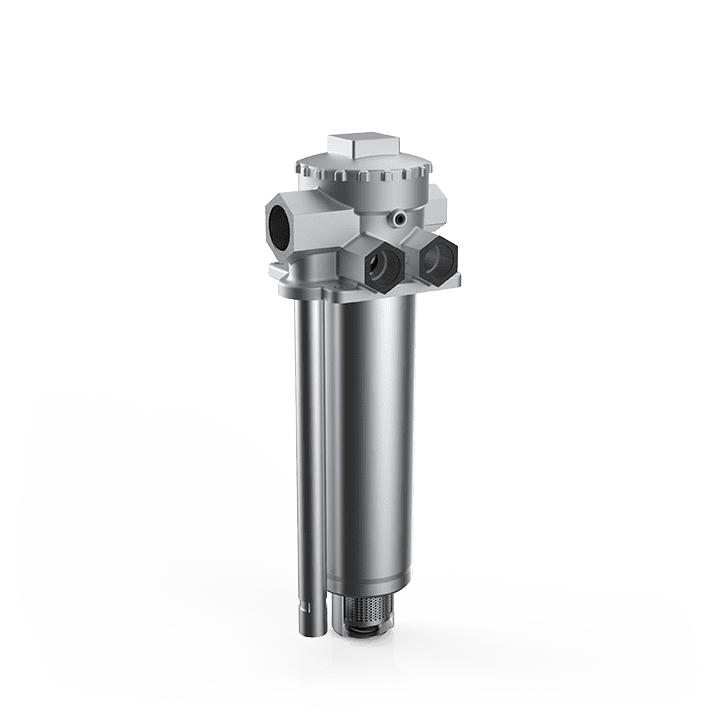

FTA – FTB

Filtro per trasmissioni idrostatiche

Materiali

Testa: Lega di alluminio

Coperchio: Poliammide FTA-FTB2
Lega di alluminio FTA-FTB3

Contenitore: Acciaio

Valvola di bypass: Acciaio

Tenute: NBR Nitrile

Corpo indicatore: Ottone

Pressione

Max in esercizio: 1 MPa (10 bar)

Differenziale di collasso dell’elemento filtrante (ISO 2941): 1 MPa (10 bar)

Valvola di bypass

Pressione differenziale di apertura: 250 kPa (2,5 bar) ± 10%

Temperatura di esercizio

Da -25° to + 110° C

PORTATA

Qmax 240 l/min

Download

CBA

Sfiati aria ad avvitamento manuale

Materiali

Corpo, flangia e cestello: Acciaio zincato

Campana: Acciaio cromato

Elemento filtrante
(non sostituibile, filtrazione in aria):
Cellulosa impregnata 3µm
Schiuma poliuretanica 10µm

PORTATA

Qmax 750 l/min

Temperatura di Esercizio

Da -25°C to +110°C

Download

CBB

Sfiato aria con elemento sostituibile

Materiali

Corpo: Acciaio zincato

PORTATA

Qmax 500 l/min

Elemento filtrante di ricambio

Carta impregnata 10 µm
(filtrazione in aria)

Temperatura di esercizio

Da -25°C to +110°C

Download

CBC

Filtro sfiato aria, disponibile su richiesta con prolunga

Materiali

Corpo filtro e cestello: Plastica

Tenute: Nitrile NBR

PORTATA

Qmax 1800 l/min

Elemento filtrante di ricambio

Carta impregnata 3µm
(filtrazione in aria)

Temperatura di esercizio

Da -25°C to +110°C

Download

CBD

Sfiato aria con attacco filettato

Materiali

Corpo: Acciaio verniciato nero

Portata

Qmax 1500 l/min

Elemento filtrante di ricambio

Grado di filtrazione in aria

VD - Rete metallica inox vellutata 10 µm
FD - Fibra 2,5 µm (solo su richiesta)
CD - Carta impregnata 10 µm (solo su richiesta)

Temperatura di esercizio

Da -25°C to +110°C

Download

CBE

Sfiato aria con attacco filettato

Materiali

Corpo: Acciaio verniciato nero

PORTATA

Qmax 20000 l/min

Elemento filtrante di ricambio

Grado di filtrazione in aria:

VD - rete metallica inox vellutata 10 µm
FD - Fibra sintetica 2,5 µm
CD - Carta impregnata 10 µm

Temperatura di esercizio

Da -25°C to +110°C

Download

CBF

Sfiato aria, montaggio a morsetto

Materiali

Corpo: Acciaio verniciato nero

Morsetto: Acciaio inossidabile

PORTATA

Qmax 4000 l/min

Elemento filtrante di ricambio

Grado di filtrazione in aria:

VD - Rete metallica inox vellutata 10 µm
FD - Fibra sintetica 2,5 µm
CD - Carta impregnata 10 µm

Temperatura di esercizio

Da -25°C to +110°C

Download

CBS

Sfiato aria con elemento spin-on

Materiali

Codolo: Acciaio (zincato nella versione flangiata)

Corpo spin-on: Acciaio

PORTATA

Qmax 2800 l/min

Elemento filtrante di ricambio

CC = Cellulosa impregnata
FD = Fibra

Grado di filtrazione in aria: 3 µm

Temperatura di esercizio

Da -25°C to +110°C

Download

CSE

Sfiato aria con elemento spin-on

Materiali

Connessione: Acciaio zincato

Cestello: Acciaio zincato

Corpo spin-on: Acciaio

PORTATA

Qmax 2800 l/min

Elemento filtrante di ricambio

CC = Cellulosa impregnata
FD = Fibra

Grado di filtrazione in aria: 3 µm

Temperatura di esercizio

Da -25°C to +110°C

Download

AIR SENTRY

Sfiati aria igroscopici

Materiali

I modelli D-10+ sono in robusta plastica ABS e in Plexiglas rinforzato

I modelli R-10+ hanno una solida base in acciaio per applicazioni pesanti

Portata nominale

1.000 l/min

Caratteristiche tecniche

Filtrazione solida: 2µm

Assorbimento silica gel: fino al 40% del proprio peso in acqua

Temperatura di esercizio

Da -25°C to +100°C

Download

CFA

Tappi di riempimento

Tappi di riempimento con sfiato aria incorporato. Connessione al serbatoio flangiata con dimensioni normalizzate.

Cestello di prefiltraggio (estraibile per CFA23). Struttura in acciaio zincato e campana in acciaio cromato. Tenute in sugheroil (NBR - Nitrile per tappi pressurizzati).
